IGBT-МОДУЛЬ KWRFF50R12SWM

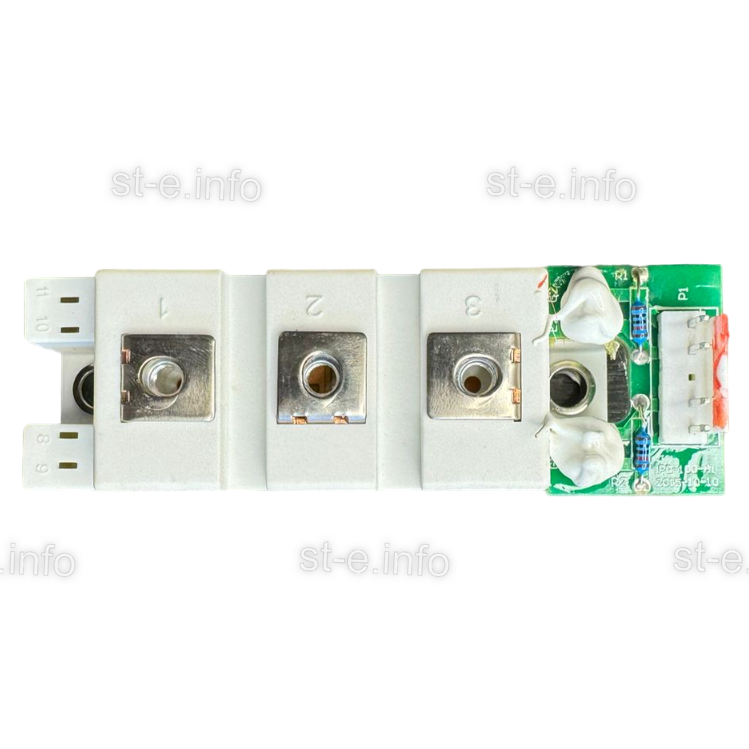

IGBT-модуль KWRFF50R12SWM — 50 А, 1200 В
KWRFF50R12SWM — это высокоэффективный IGBT-модуль (Insulated Gate Bipolar Transistor), предназначенный для использования в силовых электронных системах, таких как инверторы, сварочные аппараты, источники бесперебойного питания (UPS) и другие высокочастотные приложения. Модуль обеспечивает надежную работу при высоких токах и напряжениях, сочетая в себе преимущества биполярных и полевых транзисторов.
Основные характеристики:
-
Максимальное напряжение коллектор-эмиттер (V<sub>CES</sub>): 1200 В
-
Номинальный ток коллектора (I<sub>C</sub>): 50 А при температуре корпуса 100 °C
-
Импульсный ток коллектора (I<sub>CM</sub>): до 100 А
-
Напряжение насыщения коллектор-эмиттер (V<sub>CE(sat)</sub>): типичное значение 1,7 В при 50 А
-
Скорость переключения: ультрабыстрая, с временем включения ~1130 нс
-
Общее зарядовое количество затвора (Q<sub>g</sub>): 427 нКл
-
Тепловое сопротивление (R<sub>thJC</sub>): 0,4 °C/Вт для IGBT
-
Корпус: компактный модуль полумостового типа, ширина 34 мм
-
Вес: около 150 г
Преимущества:
-
Ультрабыстрое переключение: обеспечивает высокую эффективность в высокочастотных приложениях
-
Отличная устойчивость к коротким замыканиям: выдерживает короткие замыкания до 10 мкс
-
Компактный дизайн: облегчает интеграцию в существующие системы
-
Широкий температурный диапазон: от -40 °C до +150 °C, подходит для различных условий эксплуатации
Области применения:
-
Сварочные аппараты: обеспечивает стабильную работу при высоких токах
-
Индукционные нагреватели: эффективен в высокочастотных нагревательных системах
-
Источники бесперебойного питания (UPS): надежная работа в критически важных системах
-
Промышленные инверторы: подходит для преобразования энергии в различных промышленных установках
Заказ и доставка:
Вы можете заказать IGBT-модуль KWRFF50R12SWM через наш сайт или связаться с нами по электронной почте:
info@st-e.info
Мы предоставляем консультации по совместимости, наличию на складе и срокам поставки. Также возможна помощь в подборе аналогов и техническая поддержка при интеграции модуля в вашу систему.
